電動高壓球閥 | CHQ941N
電動高壓球閥 產品說明
電動高壓球閥是由鍛鋼高壓閥體及電子式角行程電動執行器組成。電動執行器采用一體式結構，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動高壓球閥主要零部件經過專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，在大工作壓力下能夠保持其結構的抗壓均勻性。適用介質： 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。電動高壓球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
電動高壓球閥 性能指標
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||
| 閥體形式 | 三段式鍛造閥體 | |||||||||||||
| 公稱壓力 | PN16.0、25.0 MPa；ANSI 150、300、600、900LB | |||||||||||||
| 連接形式 | 法蘭式、焊接式、螺紋式(適用于PN25Mpa以內) | |||||||||||||
| 密封填料 | 尼龍、V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||||
| 閥芯形式 | O型球體閥芯 | |||||||||||||
| 流量特性 | 近似快開特性 | |||||||||||||
| 動作范圍 | 0～90°、0～360° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||||
| 基本誤差 | ±1% | |||||||||||||
| 回差 | ±1% | |||||||||||||
| 死區 | ≤1%(可調) | |||||||||||||
| 可調范圍 | 250：1 | 350：1 | ||||||||||||
| 配置執行機構 | 可配PSQ、HQ、361RS、CH等系列角行程電動執行機構 | |||||||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |||||||||||||
電動高壓球閥 材質說明
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
電動高壓球閥 技術規范
| 公稱通徑DN(mm) | DN15-300 | |||||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
| 試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
| 密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
| 低壓氣密試驗 | 0.5～0.7 | |||||
| 適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | |||||

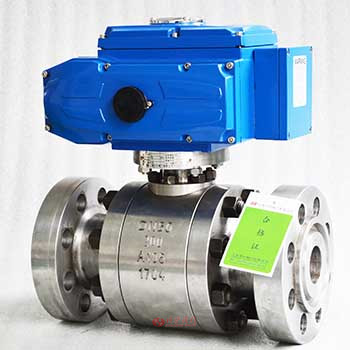

電動高壓球閥 圖片
