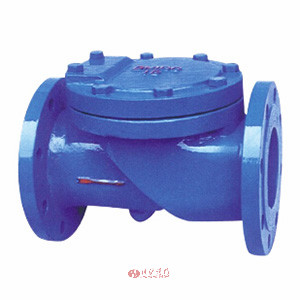

橡膠瓣止回閥 | HC44X
橡膠瓣止回閥 產品說明
HC44X橡膠瓣止回閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。
橡膠瓣止回閥 產品特點
| 公稱壓力(Mpa) | 1.0 | 1.6 |
| 殼體試驗壓力(Mpa) | 1.5 | 2.4 |
| 密封試驗壓力(Mpa) | 1.1 | 1.76 |
| 適用溫度℃ | <80 | |
| 適用介質 | 清水、油品 | |
橡膠瓣止回閥 材質
| 閥體、閥蓋 | 灰鑄鐵、碳鋼 |
| 閥瓣 | 橡膠組合件 |
| 彈簧 | 不銹鋼 |
橡膠瓣止回閥 結構尺寸圖
橡膠瓣止回閥 連接尺寸
| 公稱通徑(DN) | L | H |
| 40 | 165 | 180 |
| 50 | 200 | 190 |
| 65 | 215 | 210 |
| 80 | 240 | 230 |
| 100 | 290 | 250 |
| 125 | 330 | 280 |
| 150 | 355 | 315 |
| 200 | 500 | 370 |
| 250 | 620 | 430 |
| 300 | 700 | 475 |
| 350 | 785 | 550 |
| 400 | 915 | 600 |
